一般刚刚从事焊装设计的新人，在运用直线导轨的设计中，常常对于如何定位模糊不清。以下就是对ABBA直线导轨的定位方式做一个总结，下面我们就跟着ABBA直线导轨的小编一起来了解一下吧！。
首先，我们来了解一下ABBA直线导轨的结构：
ABBA直线导轨的部件有滑轨、滑块和油嘴，具体结构大家可以参考网上资料自行了解。一般情况下，在滑轨和滑块的侧面有一侧是精加工面，用来做定位的挡面，其次，我们来了解一下ABBA直线导轨的实际应用。
在设计过程中使用ABBA直线导轨的主要作用为支撑和引导运动部件，使其按给定的方向做往复直线运动。直线导轨常应用在精度要求比较高的机械结构中，可根据具体参数和设计要求通过计算选择与之相匹配的直线导轨。
给大家列举三种不同类型的ABBA直线导轨定位方式。
主要针对双导轨使用来介绍，单导轨和双导轨是一样的机构,这里就不做介绍了。

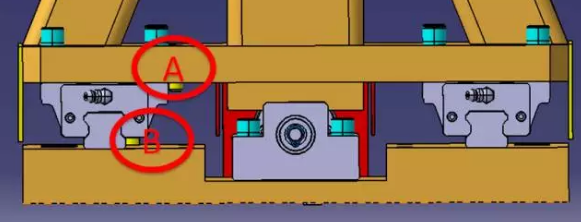

1、滑块挡面限位+滑轨定位销限位
红圈A： 所指位置两个滑块的内侧都做了限位
红圈B： 所指滑轨定位基准为一侧，另外一侧辅助安装即可。

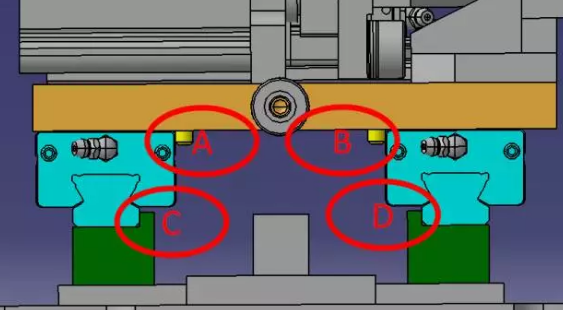

2、时滑块定位销限位+滑轨挡面限位
红圈A、B： 所指位置两滑块的内侧都做了限位
红圈C、D： 所指滑轨定位基准为一侧，另外一侧辅助安装即可。

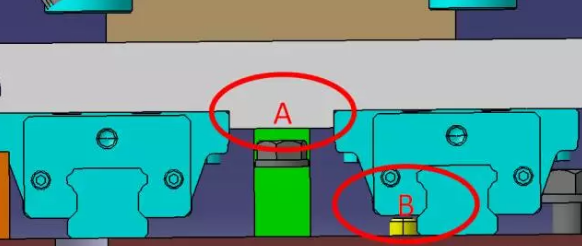

3、滑块和滑轨都用定位销限位
红圈A： 所指位置两个滑块的内侧都做了限位
红圈B： 所指滑轨位置为定位基准，采用定位销定位
以上内容仅为ABBA直线导轨的小编在设计过程中接触到的，只是直线导轨定位结构中的一部分。大家在设计过程中要根据客户的具体要求及公司的内部规定，做合理的结构设计。
